ELAFLEX DGC V型干气联轴器

DGC-V：坦克单元安装在移动或固定系统上。

可用的特殊类型： 1) 带短活塞 - 连接时，活塞轴不突出；

使用这种类型 e。 G。 用于直接连接到球阀； 2）带均压阀； 放松

软管并允许轻松连接。

我们建议使用防尘帽，

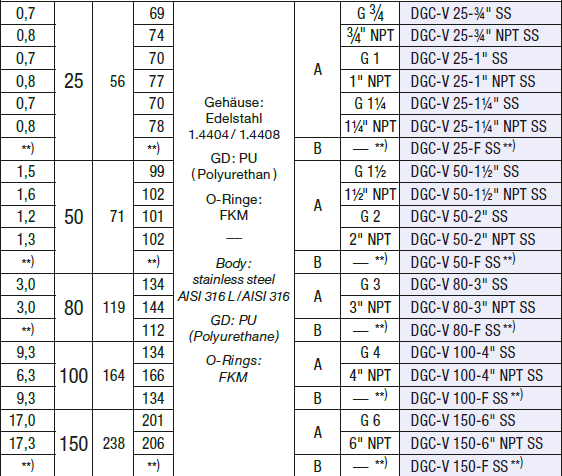

ELAFLEX DGC-V型干气联轴器型号示例

ElaflexDGC-V 25-3/4" SS  套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM

ElaflexDGC-V 25-3/4" NPT SS  套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM 锥形螺纹。

ElaflexDGC-V 25-1" SS  套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM

ElaflexDGC-V 25-1" NPT SS 套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM 锥形螺纹。

ElaflexDGC-V 25-11/4" SS  套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM

ElaflexDGC-V 25-11/4" NPT SS  套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM 锥形螺纹。

ElaflexDGC-V 25-F SS **   套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM

ElaflexDGC-V 50-11/2" SS 套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM

ElaflexDGC-V 50-11/2" NPT SS  套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM 锥形螺纹。

ElaflexDGC-V 50-2" SS  套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM

ElaflexDGC-V 50-2" NPT SS  套管：不锈钢1.4404 / 1.4408GD：聚氨酯(聚氨酯)O型圈：FKM 锥形螺纹。

公头部分（固定部分）

A 型：带内螺纹 *)

B 型：带法兰 **)

G = EN ISO 228 / NPT = 锥形螺纹。

其他螺纹连接，如 ACME 也是可能的。

**) 标准法兰连接 DIN PN 25 或 ASA 300 lbs，密封面

根据 EN 1092 B 型（带密封条）。 在订货的情况下，请要求

指定连接方式，必要时指定不同版本的密封面

有关法兰尺寸，请参见第 348 页。重量和长度“L”可根据要求提供。

联轴器公头部分

建议使用防尘帽

公头部分（固定部分）

A 型：带内螺纹 *)

B 型：带法兰 **)

G = EN ISO 228 / NPT = 锥形螺纹。

其他螺纹连接，如 ACME 也是可能的。

保修一年
