ELAFLEX VITEX 系列膨胀节

VITEX 补偿套筒，高科技带涂层

光滑的 FPM 内部。 该补偿套筒构成

石化行业的可靠解决方案，发动机，

发电厂和加工厂。 流体的理想选择

挑衅的。 对热油、苯、

二甲苯、甲苯、芳烃含量超过 50% 的燃料，

生物柴油、氯化烃和无机酸。 非常好

耐元素、老化和臭氧。

温度范围（取决于流体）-15°C至+90°C，

峰值高达 +130°C。

涂层。 内部 ：FPM，光滑，不渗透，不导电

胎体：PA reses，特殊橡胶

涂层。 分机 : ECO, 司机

标记：白-绿-白环，

ERV DN ..，PN 16，生产日期

法兰 1)：旋转，DIN PN 10/16 镀锌钢

Elaflex  VITEX 系列膨胀节，专门设计用于高温油、石油类产品和腐蚀性化工介质。温度范围 -15°C 至90°C，短时间使用可达130°C，内衬氟橡胶FPM。

法兰、橡胶囊

特殊法兰、拉杆、角限制器

系紧法兰 – ZS 型

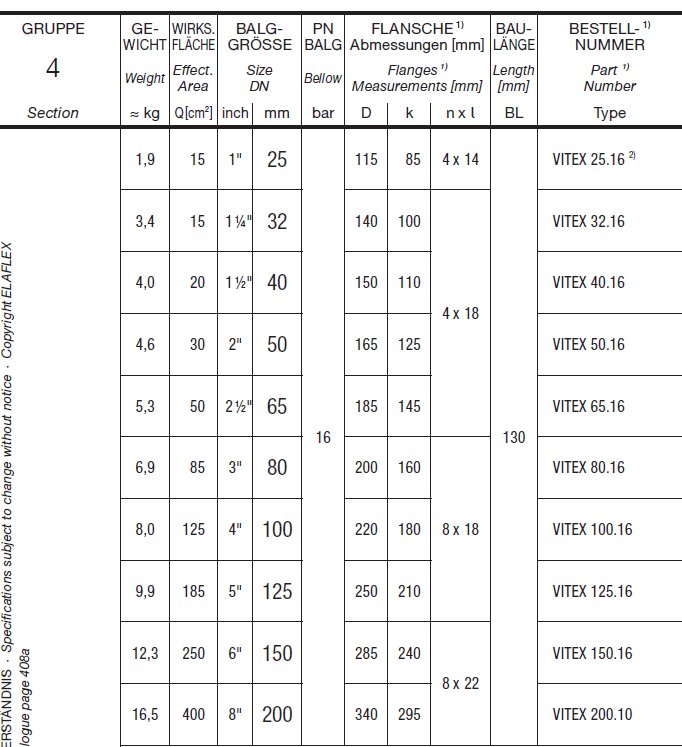

该表显示小 ERV 尺寸下的压力推力

最大 DN 50 是如此之低，以至于通常不需要限制器。

当不可能时推荐限制器

固定管道

具有足够固定点的系统或当固定点的一部分解除时

点是想要的。

测量所需的限制器以吸收反作用力

由试验压力引起。

对于主要需要的轴向限制，所示类型带有

集成的拉杆已经证明效果很好。 高稳定性拉杆

（钢 8.8）可根据实际安装尺寸进行调整。

拉杆弹性位于降噪橡胶衬套中

防风雨橡胶。 从 DN 350 起，拉杆主要位于

锥形阀座和球形垫圈。

组装 ERV ZS / ZSS 时，确保螺纹上的螺母

杆用锁紧螺母固定。 请遵守最大允许值

( L max ) 我们目录中规定的波纹管伸长率。

特殊法兰
