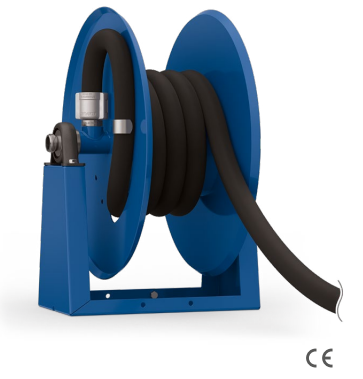

Elaflex 软管卷盘模块化线 M

Elaflex 软管卷盘模块化线 M

手动或电动，用于缠绕 Elaflex 软管

最大 50 m 直径 25

标准版本提供封闭盘

连接到湿部流体管的软管

常用：带有 ZVA 25 的 Slimline 'SL' 25，电动，

公路罐车

ELAFLEX 软管卷盘由我们自己制造

生产和提供完整的包装

包括 软管、接头和喷嘴。

软管卷盘“Modular Line M”用于回缩

Elaflex 软管最长可达 50 m。 DN 25。

它可以配备不同的倒带系统

（手动、电动、液压和气动），耐腐蚀

材料和旋转接头。

OUT 连接放置在磁盘之外

滚筒有更多空间分布软管层。

适用于广泛的媒体，例如 汽油，

柴油、航空燃料、尿素溶液 (AdBlue® )、清洁剂、

溶剂、油、水、气体等。 例如：

带有 ZVA 25 的 Slimline 'SL' 25 用于带电机的油罐车

倒带。

标准版本提供封闭式磁盘。

定制版

滚筒直径和盘距可定制

以满足特殊要求。

材料

框架采用聚酯粉末涂层碳

钢抗紫外线（根据要求：电泳处理

或镀锌）或不锈钢（AISI 304 或 AISI 316L）。

湿部件可用碳钢或不锈钢制成

（AISI 304 或 AISI 316L）。

可提供镀锌碳钢、黄铜的旋转接头

或不锈钢 (AISI 303/AISI 316L)，90° 或直

形状*）

工作压力高达 200 bar*)

温度范围 -40° 至 +120°C*)

长度 DN IN / OUT DD Ø mm OD Ø (mm) DW (mm) W x D x H (mm) kg 类型

20 m DN 25 1" bsp 外螺纹 /

1" bsp 内螺纹 194 490 280 360x490x545 - HR ML M 25 L20

30 m DN 25 1" bsp 外螺纹 /

1" bsp 内螺纹 194 490 380 460x490x545 - HR ML M 25 L30

40 m DN 25 1" bsp 外螺纹 /

1" bsp 内螺纹 194 490 480 560x490x545 - HR ML M 25 L40

50 m DN 25 1" bsp 外螺纹 /

1" bsp 内螺纹 194 490 580 660x490x545 - HR ML M 25 L50

旋转接头

90° 旋转接头 (1)

DN 1" 提供镀锌碳钢或

不锈钢 AISI 303 或黄铜

直旋转接头 (2)

DN 1" 提供镀锌碳钢或

不锈钢 AISI 316 L

倒带系统

手动倒带 (3)

• 带侧把手

• 直接驱动

选项：

• 机械锁

• 摩擦断裂
