ELAFLEX膨胀节法兰限位杆ZS型

ELAFLEX膨胀节法兰限位杆ZS型

长度限制法兰 - ZS 型

对面的表格表明反应

小 ERV 尺寸高达 DN 50 的力非常低，

通常不需要长度限制器。

只有在不可能的情况下才需要长度限制器

用足够的锚点固定管道系统

或需要部分释放锚点。

所需的拉杆的尺寸使它们也

吸收试验压力产生的反作用力

能够。对于所需的主要轴向限制，

带有集成支撑的图示设计非常好

证明。高强度拉杆（8.8 钢）是轴向的

可根据实际安装尺寸进行调整。它们是有弹性的

储存在由耐候合成橡胶制成的吸音橡胶衬套中。从 DN 350 起，拉杆是

基本上存放在球形圆盘和锥形套筒中。

安装 ERV ZS / ZSS 时，请确保

螺纹杆上的螺母被锁定。那是在

ELAFLEX 目录页面上指定的最大尺寸考虑伸长率

外部支撑带橡胶衬套

类型 ... ZS

（PN16 至 / 至 DN 200）

（PN10 至 / 至 DN 300）

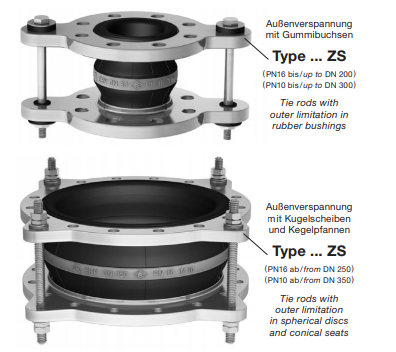

拉杆与外部限制橡胶衬套

外部支撑带球面垫圈和锥盘

类型 ... ZS

（PN16 来自/来自 DN 250）

（PN10 来自/来自 DN 350）

拉杆与外部限制在球形盘中和锥形座椅

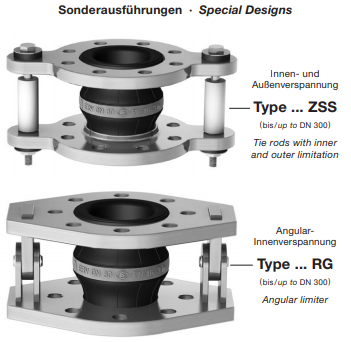

室内和外部支撑

类型 ... ZSS

（高达/高达 DN 300）

带内拉杆和外部限制

角形内撑

类型 ... RG

（高达/高达 DN 300）

角度限制器
