ELAFLEX管道设计提示

给管道设计师的提示

ERV 橡胶膨胀节交付时可随时安装。可安装旋转法兰

在任何所需的位置，并有稳定的轮辋，以方便组装。带稳定法兰

轮辋（轴环）还有助于在整个螺钉端和波纹管之间保持安全间隙

全范围运动，避免受伤。

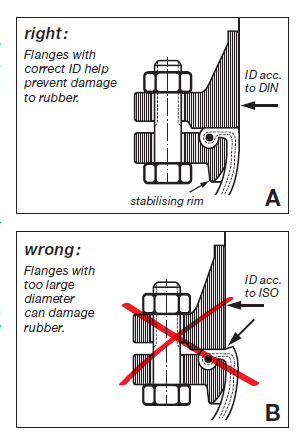

正确的配对法兰

如果管道配合法兰的密封面设计为

显示在右侧。垫圈只能用于防止损坏

橡胶密封面，例如，如果配合法兰显示尖锐的内边缘或不规则

e. G。焊珠。如果配对法兰的内径太大（密封面

未完全盖住膨胀节），安装垫圈和附加盘（图 E）。

耐压性

最大工作压力和试验压力不仅取决于爆破压力

橡胶波纹管，但也会受到工作温度和设计压力/标称压力的影响

所用法兰的压力。详细信息请参见目录第 404 页。 爆破压力

（在室温下）至少是公称压力 (PN) 的 3-4 倍。压力测试证书

可应要求发出。

真空阻力

最大真空取决于尺寸、工作温度、安装长度和

真空支撑环的安装（第 468 页）。有关详细信息，请参阅特定类型的数据表。这

如果安装，即使没有真空支撑环也可以略微增加真空阻力

长度缩短（例如缩短 20 毫米）。如果安装时间较长，真空阻力会降低

选择长度，或在操作过程中加长膨胀节。

耐候性和耐热性

外层橡胶（覆盖层）抗风化并保护增强件免受

老化、磨损和腐蚀。有关允许的温度范围，请参阅特定类型

数据表。对于永久温暖的操作条件，包括外部辐射热，请

见第 404 页。

带有 CR 或 CSM 外层橡胶的 ERV 类型（在限制范围内）防油和阻燃。

使用我们的防火罩可以实现额外的防火保护

符合 ISO 15540 标准（证书“DNV·GL”）——参见目录第 471 页和 472 页。

压力损失

ERV 波纹管的内部设计允许高流量且几乎没有湍流。因此

即使在处理高流量时，压力损失通常也可以忽略不计。

最大流速

流速不应超过 7 m/s。对于易燃流体，最大流速应为

根据流体的电导率进一步降低。对于非导电和

易燃液体，如甲苯，不应超过 2 m/s 的值。

降噪

由于其结构，ERV 橡胶膨胀节非常适合吸收振动

和噪音。安装在管道系统内的 ERV 实现了振动和

噪声传输。这种影响的程度取决于管道系统的布局

以及膨胀节的装配情况。管道和安装的膨胀节

可以看作是弹簧质量系统；其固有频率由弹簧刚度决定

以及由振荡质量。与管道系统相比，ERV 的质量有

对管道系统固有频率的影响可忽略不计。

安装长度/安装间隙

有关允许的移动范围，请参阅特定类型的数据表。如果可能，长度

安装间隙设计为等于推荐的安装长度，或略

更短。 ERV 的低固有电阻使适合更小的间隙变得容易。

对于较大的安装间隙或横向偏移，不超过最大移动区域的 50%

应该用完，以便为操作留出储备。如果波纹管在此过程中加长

操作，建议使用颠簸（压缩）安装。安装位置必须

可用于目视检查。安装本机时，安装提示（目录第 479 页）

必须遵守。

锚定载荷/拉杆（限制器）

ERV 的固有阻力很小，在计算锚固力时可以忽略不计。但

当受压时，波纹管膨胀并产生轴向力。因此，特别是对于较大的

应提供伸缩缝、固定点（锚栓）。由于 ERV 结构吸收

这些反作用力的一部分，锚点可能设计得相应更弱。如果锚

不能提供点，或如果管道系统或其他配件的稳定性不足，

反作用力必须由拉杆限制。
