ELAFLEX SG 视镜

Type ELAFLEX  TSG油罐车视镜

油罐车视镜类型 TSG，一方面是油罐车

法兰符合 DIN 28459，另一方面，外螺纹如 SG 型。

工作压力高达 PN 10 bar。

对于轻质颗粒和食品，可以使用白色密封件（参见第 393 页）。

带 TW 耦合器的特殊版本见背面。

TSG 3" Rg

TSG 3" Al

TSG 4" Al

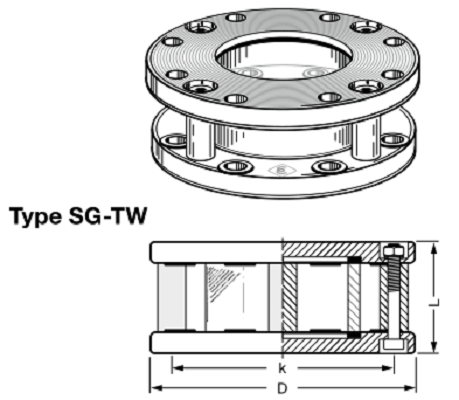

Type ELAFLEX SG -TW 杆式视镜

带 TW 法兰的模块化系统中的杆式视镜

根据 DIN 28460。

硼硅玻璃的玻璃圆筒适用于高达 6 bar 的工作压力。

密封 NBR 黑色 TWD 80 和聚氨酯白色 SGD 100。

带有符合 EN ISO 228 的内螺纹或外螺纹的特殊版本，请参见背页。

SG 80-TW1 Al

SG 100-TW3 Al

视镜型号 SG（带螺纹 EN ISO 228），型号 TSG

（一侧带 TW 法兰） 由铝、黄铜或黄铜镀铬制成。

SG 型视镜，一方面带有内螺纹和集成

性别螺纹密封 GD，另一方面带外螺纹

和端面密封面（G = 符合 DIN EN ISO 228 的螺纹）。

工作压力高达 PN 10 bar。

硼硅玻璃的玻璃圆筒适用于高达 10 bar 的工作压力。

用于各种矿物油产品和颗粒的标准型密封件 GD + SGD。 特别的

可根据要求设计用于食品和溶剂的特殊密封。

SG 3" Rg

SG 4" Al

视镜型号 SG（带螺纹 EN ISO 228），型号 TSG

（一侧带 TW 法兰） 由铝、黄铜或黄铜镀铬制成。

Type ELAFLEX  TSG油罐车视镜

Type ELAFLEX SG -TW 杆式视镜

保修一年
