ELAFLEX  DDC V 干式断开联轴器
  • ELAFLEX  DDC V 干式断开联轴器

ELAFLEX DDC V 干式断开联轴器

干式断开接头,外螺纹(油箱单元)非旋转油箱 单位 北约 STANAG 3756. MannTek 品牌。 自锁 液体介质接头(不锈钢也用于液化气体)。

技术参数主要功能基本配置可选配置质量保证

我们建议使用防尘帽,参见背面:防尘帽可靠地保护联轴器

防止进入污垢,从而延长产品使用寿命。

* ) 材料:可根据要求提供其他主体材料,例如 PEEK 或哈氏合金。 特别的

提供 EPDM、NBR、HNBR、FFPM(Chemraz ® 、Kalrez ® )的 O 形圈类型。

– 有关更多信息,请参阅手册“MannTek – DDC 干式断开联轴器”

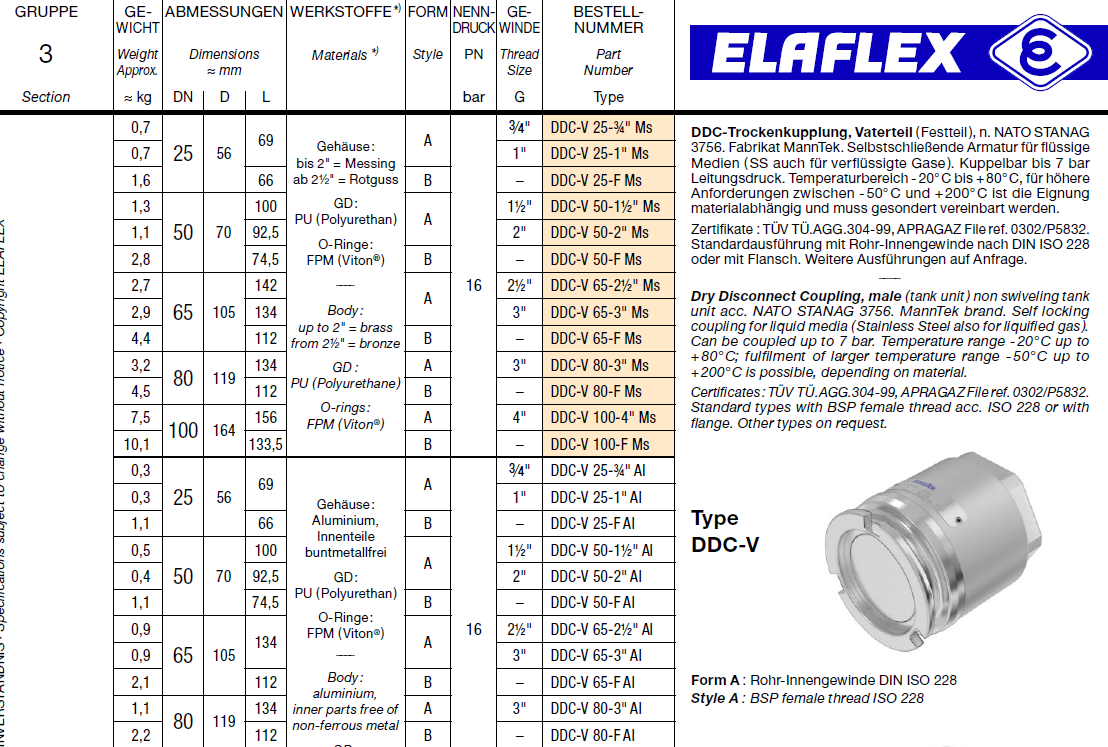

ELAFLEX DDC-V 干式断开联轴器型号示例:

ElaflexDDC-V 25-¾ " Ms  身体:高达 2" = 黄铜从 2½" = 青铜PU(聚氨酯)O型圈:FPM(氟橡胶®)

ElaflexDDC-V 25-1" Ms   身体:高达 2" = 黄铜从 2½" = 青铜PU(聚氨酯)O型圈:FPM(氟橡胶®)

ElaflexDDC-V 25-F Ms  身体:高达 2" = 黄铜从 2½" = 青铜PU(聚氨酯)O型圈:FPM(氟橡胶®)

ElaflexDDC-V 50-1½ " Ms  身体:高达 2" = 黄铜从 2½" = 青铜PU(聚氨酯)O型圈:FPM(氟橡胶®)

ElaflexDDC-V 25-¾ " AI身体:铝,内部零件不含有色金属PU(聚氨酯)O型圈:FPM(氟橡胶®)

ElaflexDDC-V 25-1" AI 身体:铝,内部零件不含有色金属PU(聚氨酯)O型圈:FPM(氟橡胶®)

ElaflexDDC-V 25-F AI  身体:铝,内部零件不含有色金属PU(聚氨酯)O型圈:FPM(氟橡胶®)

ElaflexDDC-V 25-¾ " SS  身体:不锈钢AISI 316 L / AISI 316PTFE ( Tefl on ® )O型圈:FPM(氟橡胶®)

ElaflexDDC-V 25-1" SS  身体:不锈钢AISI 316 L / AISI 316PTFE ( Tefl on ® )O型圈:FPM(氟橡胶®)

ElaflexDDC-V 50-F SS  身体:不锈钢AISI 316 L / AISI 316PTFE ( Tefl on ® )O型圈:FPM(氟橡胶®)

ElaflexDDC-V 100-F SS  身体:不锈钢AISI 316 L / AISI 316PTFE ( Tefl on ® )O型圈:FPM(氟橡胶®)


干式断开接头,外螺纹(油箱单元)非旋转油箱

单位 北约 STANAG 3756. MannTek 品牌。 自锁

液体介质接头(不锈钢也用于液化气体)。

最多可耦合 7 bar。 温度范围 - 20° C 至

+ 80°C; 实现更大的温度范围 - 50° C 至

+ 200° C 是可能的,取决于材料。

证书:TÜV TÜ.AGG.304-99,APRAGAZ 文件参考。 0302/P5832。

带 BSP 内螺纹的标准类型 ISO 228 或

法兰。 其他类型应要求提供。


A 型:BSP 内螺纹 ISO 228

B 型:适用标准的法兰类型尺寸

( DIN, ASA, TW, TTMA ) 见下页。


带 BSP 内螺纹的标准类型 ISO 228 或法兰
