外层Hypalon(CSM)
打印介质PA纺织品
内层Hypalon(CSM),无缝,耐磨
温度范围最小。 -20°C
最高温度范围 + 100°C
温度范围短时间+ 110°C
证书批准:DNV·GL,RINA Services S.p.A.
标记绿色环,ERV DN ..,PN ..,制造日期

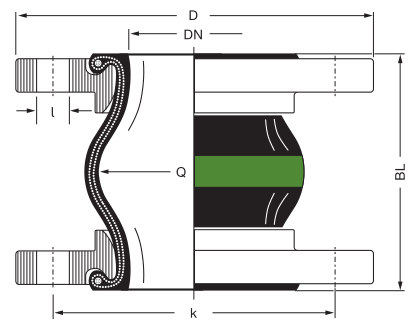

Elaflex ERV - GR GREEN BAND 绿色带环系列膨胀节,用于酸、碱、化工介质和腐蚀性化工废水。温度范围-20°C 至 100°C,短时间使用可达 110°C,用于含油的压缩空气温度可达 90°C,内衬海帕伦CSM。
特殊法兰、拉杆、角限制器
系紧法兰 – ZS 型

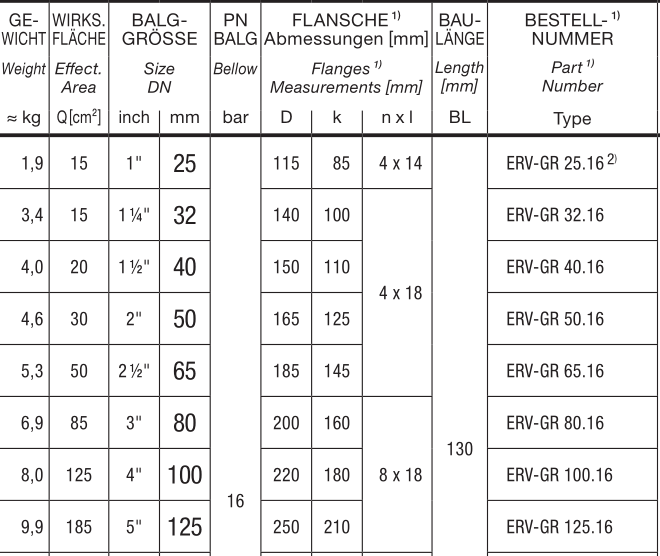

该表显示小 ERV 尺寸下的压力推力
最大 DN 50 是如此之低,以至于通常不需要限制器。
当不可能时推荐限制器
固定管道
具有足够固定点的系统或当固定点的一部分解除时
点是想要的。
测量所需的限制器以吸收反作用力
由试验压力引起。
对于主要需要的轴向限制,所示类型带有
集成的拉杆已经证明效果很好。 高稳定性拉杆
(钢 8.8)可根据实际安装尺寸进行调整。
拉杆弹性位于降噪橡胶衬套中
防风雨橡胶。 从 DN 350 起,拉杆主要位于
锥形阀座和球形垫圈。
组装 ERV ZS / ZSS 时,确保螺纹上的螺母
杆用锁紧螺母固定。 请遵守最大允许值
( L max ) 我们目录中规定的波纹管伸长率。
![1628138503373894.png ELAFLEX角限制器.png](/ueditor/php/upload/image/20210805/1628138503373894.png)
特殊法兰
![1628138545541872.png ELAFLEX法兰.png](/ueditor/php/upload/image/20210805/1628138545541872.png)
