内衬:氢化丁腈橡胶(腈)、无缝、高耐磨
加固:钢丝绳
外壳:氯丁橡胶
标识:黄色蓝色黄色带,ERV DN PN ..,..,
法兰:旋转,DIN PN 10 / 16,碳钢,镀锌

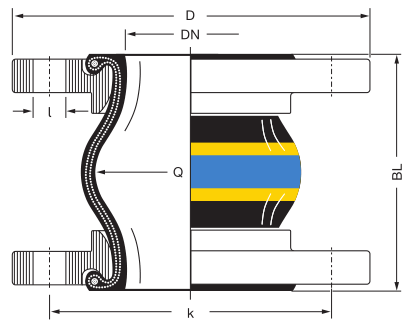

Elaflex ERV - GS HNBR黄带走油膨胀节
YELLOW STEEL HNBR 黄色钢丝氢化丁腈橡胶系列膨胀节,用于芳香族含量达50%的石油类产品和液压油。非常好的抗老化、耐气候和抗氧化性能。温度范围 -35°C 至100°C,短时间使用可达120°C,内衬 HNBR。
对ISO 15540的防火可达30分钟。
特殊法兰、拉杆、角限制器
系紧法兰 – ZS 型
该表显示小 ERV 尺寸下的压力推力
最大 DN 50 是如此之低,以至于通常不需要限制器。
当不可能时推荐限制器
固定管道
具有足够固定点的系统或当固定点的一部分解除时
点是想要的。
测量所需的限制器以吸收反作用力
由试验压力引起。
对于主要需要的轴向限制,所示类型带有
集成的拉杆已经证明效果很好。 高稳定性拉杆
(钢 8.8)可根据实际安装尺寸进行调整。
拉杆弹性位于降噪橡胶衬套中
防风雨橡胶。 从 DN 350 起,拉杆主要位于
锥形阀座和球形垫圈。
组装 ERV ZS / ZSS 时,确保螺纹上的螺母
杆用锁紧螺母固定。 请遵守最大允许值
( L max ) 我们目录中规定的波纹管伸长率。
特殊法兰
