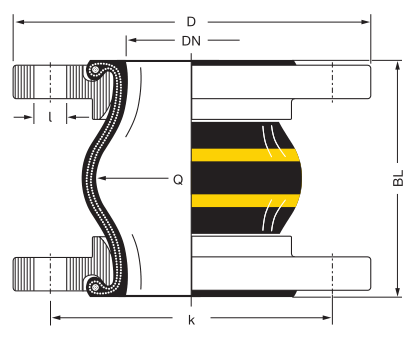

ELAFLEX ERV GS 黄带防火膨胀节

DIN燃油的芳香含量高达50%，冷却水含油性。

防腐添加剂、润滑油和液压油、海水。

温度（取决于介质）范围- 20°C至90°C，

暂时高达100°C。

防火（ISO 15540）可达

30分钟和800°C电耗散。

内衬：丁腈橡胶（丁腈），无缝，耐磨

加固：钢丝绳

外壳：氯丁橡胶

标注 : 2个黄色带, ERV DN .., PN ..,

法兰1）：旋转，DIN PN 10/16，碳钢，镀锌

Elaflex ERV - GS YELLOW STEEL 黄色钢丝系列膨胀节，使用工况类似于ERV-G系列膨胀节，同时符合 ISO15540 (型式认可)的防火标准。也适用

于含有油性防腐剂的冷却水。温度范围-20°C至 90°C，短时间使用可达100°C，内衬 NBR

法兰、橡胶囊

特殊法兰、拉杆、角限制器

系紧法兰 – ZS 型

该表显示小 ERV 尺寸下的压力推力

最大 DN 50 是如此之低，以至于通常不需要限制器。

当不可能时推荐限制器

固定管道

具有足够固定点的系统或当固定点的一部分解除时

点是想要的。

测量所需的限制器以吸收反作用力

由试验压力引起。

对于主要需要的轴向限制，所示类型带有

集成的拉杆已经证明效果很好。 高稳定性拉杆

（钢 8.8）可根据实际安装尺寸进行调整。

拉杆弹性位于降噪橡胶衬套中

防风雨橡胶。 从 DN 350 起，拉杆主要位于

锥形阀座和球形垫圈。

组装 ERV ZS / ZSS 时，确保螺纹上的螺母

杆用锁紧螺母固定。 请遵守最大允许值

( L max ) 我们目录中规定的波纹管伸长率。

特殊法兰
