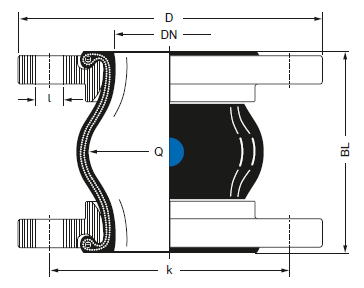

ELAFLEX ERV BR 蓝点橡胶膨胀节

BR 膨胀节，用于研磨介质的特殊类型，例如

污泥、浆液、固体/液体混合物和乳液、粉尘状

或粉状产品（例如炭黑）。

也适用于各种水（不含油）以及

各种化学品。 不适用于石油基产品。

对于极端应变（例如锋利和粗糙边缘的物质），我们

建议使用带内保护套类型 SR 的 ERV，

见第 467 页。

温度范围（取决于介质） - 50° C 至 + 70° C，

暂时高达 + 90° C。 电耗散。

内胆：BR / NR，无缝，高耐磨

增强层 : 聚酯纤维帘线

封面 : BR / NR

标记：蓝点，ERV DN ..，PN 16，生产日期

法兰 1)：旋转，DIN PN 10/16，碳钢，

镀锌

Elaflex ERV-BR蓝点橡胶膨胀节适用于研磨性介质，如污泥、固

体/液体混合物、尘粉状介质。工作压力最大

16 bar。温度范围 - 50° C 至 70°C，短时可达 90°C

内衬 BR / NR。

法兰、橡胶囊

特殊法兰、拉杆、角限制器

系紧法兰 – ZS 型

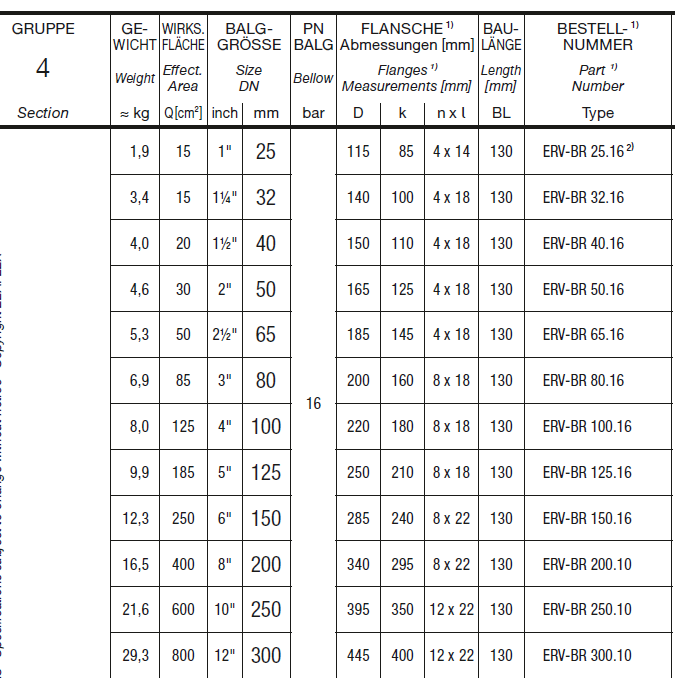

该表显示小 ERV 尺寸下的压力推力

最大 DN 50 是如此之低，以至于通常不需要限制器。

当不可能时推荐限制器

固定管道

具有足够固定点的系统或当固定点的一部分解除时

点是想要的。

测量所需的限制器以吸收反作用力

由试验压力引起。

对于主要需要的轴向限制，所示类型带有

集成的拉杆已经证明效果很好。 高稳定性拉杆

（钢 8.8）可根据实际安装尺寸进行调整。

拉杆弹性位于降噪橡胶衬套中

防风雨橡胶。 从 DN 350 起，拉杆主要位于

锥形阀座和球形垫圈。

组装 ERV ZS / ZSS 时，确保螺纹上的螺母

杆用锁紧螺母固定。 请遵守最大允许值

( L max ) 我们目录中规定的波纹管伸长率。

特殊法兰

保修壹年，用户可用人民币结算相关费用。
