Elaflex CR 经济型系列膨胀节,用于冷暖水、游泳池水、海水、废水(弱酸性或弱碱性)也含有油,
带有防腐蚀、润滑保护油的冷却水油、油脂和空气、压缩空气。 温度(取决于在介质上) - 25° C 至 + 90° C,暂时高达 + 100° C。不导电。
不适用于饮用水、酸、碱、化学品、加热油、
柴油、汽油和喷气燃料、石油、溶剂、其他碳氢化合物
和热压缩空气。
内衬:氯丁橡胶 CR,无缝,耐磨
增强层:PA 纺织线
封面 : 氯丁二烯 CR
标记:白色印记“CR”、ERV DN ..、PN ..、
生产日期
法兰 1):旋转,DIN PN 10/16,碳钢,
镀锌
Elaflex CR 经济型系列膨胀节,用于冷热水、海水(可以含油)、各种废水、润滑油和油脂、空气和压缩空气。温度范围 -25°C 至 90°C,短时间使用可达100°C,内衬氯丁二烯橡胶Chloroprene。
不适合饮用的水,酸,碱,化学品
化油器和燃油,柴油,石油,
溶剂,碳氢化合物和热压缩机。

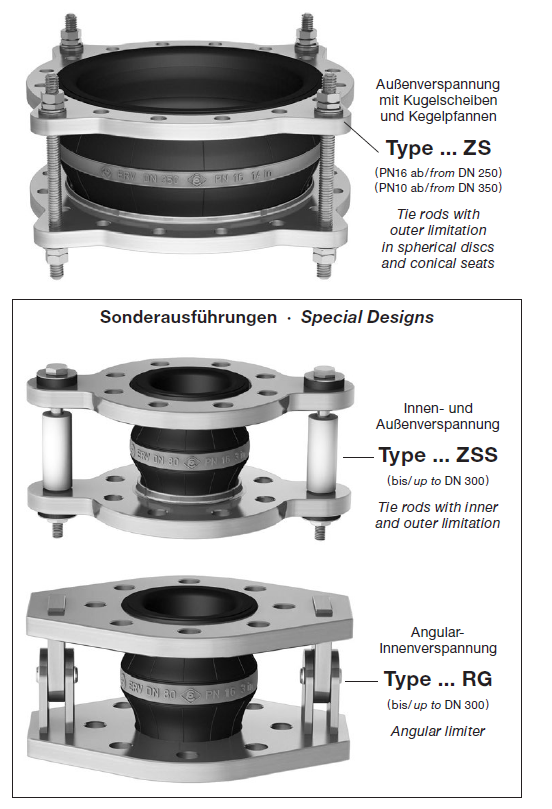

特殊法兰、拉杆、角限制器
系紧法兰 – ZS 型

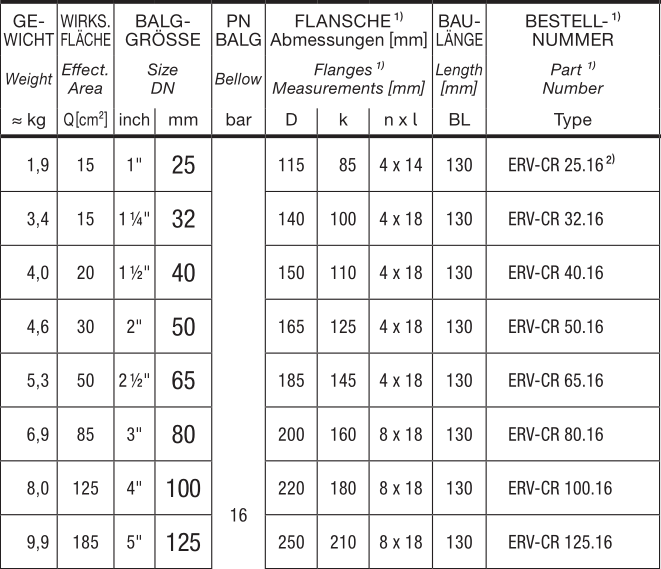

该表显示小 ERV 尺寸下的压力推力
最大 DN 50 是如此之低,以至于通常不需要限制器。
当不可能时推荐限制器
固定管道
具有足够固定点的系统或当固定点的一部分解除时
点是想要的。
测量所需的限制器以吸收反作用力
由试验压力引起。
对于主要需要的轴向限制,所示类型带有
集成的拉杆已经证明效果很好。 高稳定性拉杆
(钢 8.8)可根据实际安装尺寸进行调整。
拉杆弹性位于降噪橡胶衬套中
防风雨橡胶。 从 DN 350 起,拉杆主要位于
锥形阀座和球形垫圈。
组装 ERV ZS / ZSS 时,确保螺纹上的螺母
杆用锁紧螺母固定。 请遵守最大允许值
( L max ) 我们目录中规定的波纹管伸长率。
![1628138503373894.png ELAFLEX角限制器.png](/ueditor/php/upload/image/20210805/1628138503373894.png)
特殊法兰
![1628138545541872.png ELAFLEX法兰.png](/ueditor/php/upload/image/20210805/1628138545541872.png)
