ELAFLEX ERV-R红色带环走水膨胀节

饮用水用橡胶膨胀节（批准 DVGW W 270 以及 ACS，符合 FDA 标准），冷和热水，海水，冷却水，也有用于水处理的化学添加剂，

弱酸和碱，盐溶液，工业醇、酯和酮。 可用于含油环境空气（例如机房）。 温度范围（取决于介质） - 40 ° 至+ 100 °C，短暂可达 +120 °C。 导电。不适用于任何种类的矿物油产品、冷却水添加油基防腐蚀剂，油基压缩空气。

内部：丁基 (IIR) / EPDM，无缝，低扩散

增强层：PA 纺织帘线，丁基橡胶

外部：EPDM，防臭氧，耐热

标记：红环，ERV DN ..，PN ..，生产日期

法兰 1)：可旋转，DIN PN 10/16，钢，镀锌

Elaflex ERV-R红色带环走水膨胀节

Elaflex RED BAND 红色带环系列膨胀节，适用于各种水介质、饮用水、工业废水、海水和冷却水、不含油的化工废水、化工介质、酸、碱、盐溶液和酒精。温度范围 -40°C 至 100°C，短时间使用可达 120°C，内衬Butyl/EPDM。

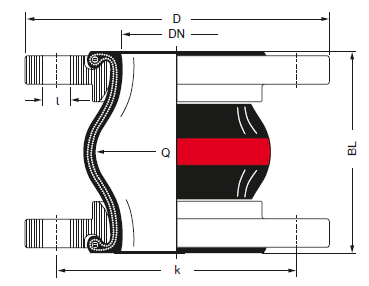

法兰、橡胶囊

特殊法兰、拉杆、角限制器

系紧法兰 – ZS 型

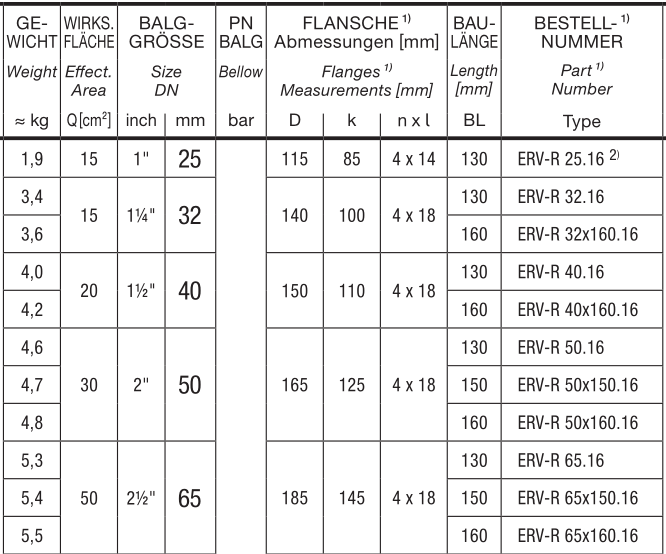

该表显示小 ERV 尺寸下的压力推力

最大 DN 50 是如此之低，以至于通常不需要限制器。

当不可能时推荐限制器

固定管道

具有足够固定点的系统或当固定点的一部分解除时

点是想要的。

测量所需的限制器以吸收反作用力

由试验压力引起。

对于主要需要的轴向限制，所示类型带有

集成的拉杆已经证明效果很好。 高稳定性拉杆

（钢 8.8）可根据实际安装尺寸进行调整。

拉杆弹性位于降噪橡胶衬套中

防风雨橡胶。 从 DN 350 起，拉杆主要位于

锥形阀座和球形垫圈。

组装 ERV ZS / ZSS 时，确保螺纹上的螺母

杆用锁紧螺母固定。 请遵守最大允许值

( L max ) 我们目录中规定的波纹管伸长率。

特殊法兰

保修壹年，用户可用人民币结算相关费用。
